这里只有99精品最新,网友自拍偷拍自拍亚洲色图,五月婷婷综合色在线观看,18禁黄色在线网站,久久精品视频免费播放国产,中文字幕一区二区三区h,青青青青青手机视频在线观看视频,青青草原人妻视频在线播放,青青手机在线免费福利

      pe鋼絲網(wǎng)骨架管，也稱之為肛塞網(wǎng)骨架塑料{聚乙烯}復(fù)合管，（一下建成復(fù)合管材）是具有自主知識(shí)產(chǎn)權(quán)的一種專利新型復(fù)合管材，這種復(fù)合管材采用經(jīng)過包覆處理的高強(qiáng)度鋼絲對(duì)現(xiàn)有的純pe管進(jìn)行纏繞增強(qiáng)，使管材的公稱壓力很容易達(dá)到；5mpa以上（口徑≤Φ200）、2mpa（口徑≤Φ400）而且管材壁厚低于純pe管，這種復(fù)合管材，可以使已得到的人們認(rèn)可的pe管材如虎添翼，必將為社會(huì)帶來很好的經(jīng)濟(jì)效益。

產(chǎn)品描述；

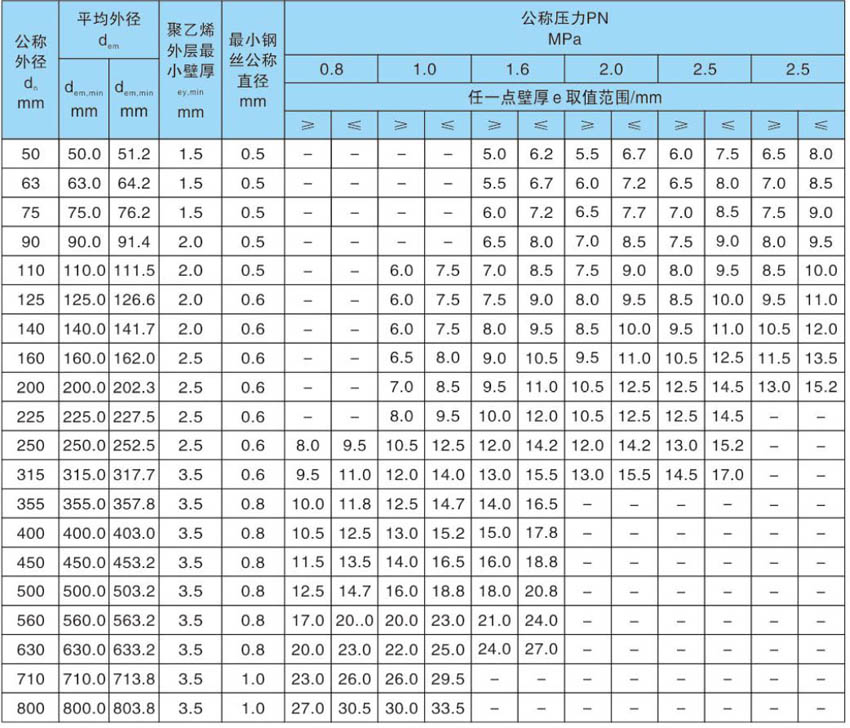

該規(guī)格表源自新的國家標(biāo)準(zhǔn)GB/T32439- -2015 (代替原CJ/T189- -2007 )。

　　1、管材長度-一般為6米、12米，也可根據(jù)用戶要求及運(yùn)輸條件商定。

　　2、 同一規(guī)格不同壓力等級(jí)的復(fù)合管，其鋼絲直徑、網(wǎng)格參數(shù)不同，但不宜降低壁厚。

　　3、公稱壓力是管材在20C下輸送水介質(zhì)的最大使用壓力，若介質(zhì)溫度發(fā)生變化。應(yīng)進(jìn)行校正，請(qǐng)

　　參見二十四頁《溫度壓力折減系數(shù)表》。

　　4、超過2.5Mpa(含2.5Mpa)的管材在配套管件時(shí)需要聯(lián)系我們另行制作帶骨架的增強(qiáng)電熔管件， 且一般不會(huì)有較大量的庫存。

　　5、管材顏色-一般為黑色，也可應(yīng)客戶要求制作。

　　6、新標(biāo)準(zhǔn)對(duì)于薄壁管的定義容易造成-些誤導(dǎo)，盡管相當(dāng)部分的給水工程實(shí)際使用壓力等級(jí)不會(huì) 超過1.0Mpa,但我們并不支持在小規(guī)格管材( De50- -De200)上制造薄壁管材(如標(biāo)準(zhǔn)引用的小規(guī)格管材1,0Mpa、1.25Mpa壓力等級(jí)的管材)。

　　鋼絲網(wǎng)骨架塑料(HDPE)復(fù)合管的三層復(fù)合(內(nèi)外層HDPE,中間層鋼絲及熱熔膠)結(jié)構(gòu)決定了產(chǎn)品本身不適合降低厚度，過低的外壁(外層pe厚度)會(huì)導(dǎo)致與管件熔接時(shí)出現(xiàn)過焊的現(xiàn)象，令管材熱變形而留下安全隱患。新標(biāo)準(zhǔn)盡管定義了部分基于0.8Mpa、1.0 Mpa、1.25 Mpa的管材產(chǎn)品，但我們通過多方測(cè)試及綜合相當(dāng)部分同行廠家的意見，均認(rèn)為在薄壁管的選用上應(yīng)特別慎重。而在De75、De90、Dell0、De160、De200五種管材方面，1.6Mpa壓力等級(jí)的產(chǎn)品所對(duì)應(yīng)的壁厚提供了一個(gè)安全的熔接條件，低于該標(biāo)準(zhǔn)需要十分的慎重，這一點(diǎn)需要產(chǎn)品使用單位特別的留意，盡管更低壁厚意味著更低的采購成本。

　　另外，首層鋼絲網(wǎng)纏繞時(shí)本應(yīng)使用高頻加熱，使過形熱熔膠的鋼絲與內(nèi)層PE完全結(jié)合。制造過程中由于內(nèi)壁過薄(僅2mm)加熱會(huì)造成內(nèi)壁心管變形，所以一一些廠家在此環(huán)節(jié)因有顧忌而不采用加熱步驟，在短期內(nèi)問題并不明顯，但時(shí)間一長，內(nèi)部鋼絲層與PE之間會(huì)自然脫離，此管材的優(yōu)越性蕩然無存。所以選用時(shí)應(yīng)慎重，建議您在壓力要求不高的環(huán)境使用:比如雨水管，電線穿線管方面可以使用。

       適用于市政埋地供水、建筑埋地給水、埋地消防給水、工業(yè)污水排放(壓力管)、工業(yè)酸堿溶液與粉末或漿體輸送。HDPE塑料復(fù)合管材允許輸送介質(zhì)溫度≤60°C。特殊介質(zhì)輸送與非常規(guī)溫度工作條件,設(shè)計(jì)使用前請(qǐng)咨詢我司工程技術(shù)部。

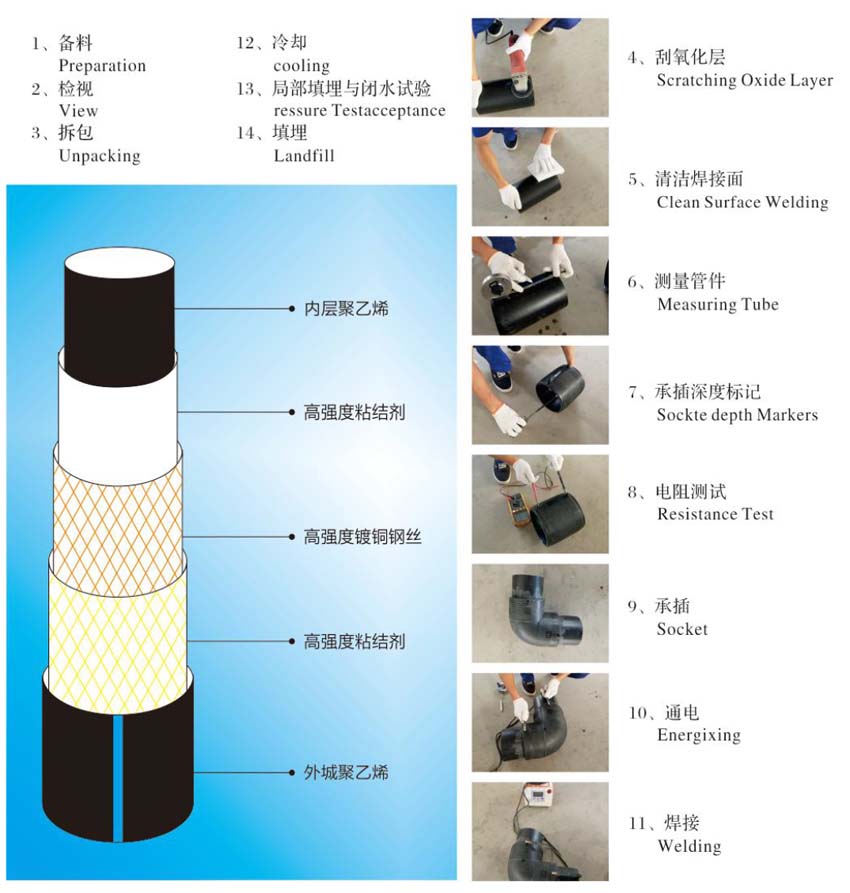

安裝及配件圖解；

產(chǎn)品特點(diǎn)；

鋼絲網(wǎng)骨架塑料(聚乙烯)復(fù)合管具有防腐、不結(jié)垢、光滑低阻、保溫不結(jié)蠟、耐磨、質(zhì)量輕等塑料管的共同特點(diǎn)，而且其獨(dú)特的結(jié)構(gòu)還造就了如下特點(diǎn):

　　(1)抗蠕變性能好，持久機(jī)械強(qiáng)度高

　　由于塑料在常溫及應(yīng)力作用下會(huì)發(fā)生蠕變，在較高持久應(yīng)力作用下會(huì)發(fā)生脆性斷裂，因此純塑料管材的許用應(yīng)力及承壓能力很低(- -般在1.0Mpa以內(nèi))。而鋼材的機(jī)械強(qiáng)度約是熱塑性塑料的10倍左右，且在塑料的使用溫度范圍內(nèi)十分穩(wěn)定不發(fā)生蠕變。將網(wǎng)狀鋼絲骨架與塑料復(fù)合后，鋼絲網(wǎng)骨架可有效地約束塑料的蠕變，使塑料本身的持久強(qiáng)度也大大地提高。因此鋼絲網(wǎng)骨架塑料復(fù)合管管材的許用應(yīng)比塑料管材提高了一倍。

　　(2)耐溫性能好

　　塑料管材的強(qiáng)度在其使用溫度范圍內(nèi)-一般隨溫度提高而降低，溫度每提高10C其強(qiáng)度約降低10%以上。由于鋼絲網(wǎng)骨架塑料復(fù)合管強(qiáng)度約2/3是由鋼絲網(wǎng)狀骨架所承擔(dān)，所以其強(qiáng)度隨使用溫度的提高而降低的程度低于任何一-種純塑料管。實(shí)驗(yàn)結(jié)果表明每提高10C，鋼絲網(wǎng)骨架塑料復(fù)合管強(qiáng)度降低在5%以下。

　　(3)剛性、耐沖性好、尺寸穩(wěn)定性好，又有適度柔性，剛?cè)嵯酀?jì)

　　鋼的彈性模量常是高密度聚乙烯彈性模量的200倍左右，由于鋼絲網(wǎng)骨架的加強(qiáng)作用使鋼絲網(wǎng)骨架塑料復(fù)合管的剛性、耐沖擊性及尺寸穩(wěn)定性優(yōu)于任何--種純塑料管材。同時(shí)由于網(wǎng)狀鋼骨架本身又是一種柔性結(jié)構(gòu)，從而使復(fù)合管在軸向上也有一定柔性。因此該管材其有鋼、柔結(jié)合的特點(diǎn)，在裝卸、運(yùn)輸、安裝的適應(yīng)性及運(yùn)行的可靠性方面均表現(xiàn)優(yōu)異。地上安裝可節(jié)省支座數(shù)量，成本低;地下安裝可有效承受由于沉降、滑移車輛等造成的突發(fā)性沖擊載荷。小口徑管材可適當(dāng)彎曲，隨地勢(shì)起伏布置或蛇形布置，節(jié)省管件。

　　(4)熱膨脹系數(shù)小

　　由于塑料管用鋼絲線膨脹系數(shù)為10.6- -12.2x10-6 (0/C)，純塑料管材線膨脹系數(shù)為170x 10- 6(1/C),鋼絲網(wǎng)骨架塑料復(fù)合管在網(wǎng)狀鋼骨架的約束下，復(fù)合管材的熱膨脹性大大改善，低于任何一種常片j的塑料管材，通過測(cè)試，鋼骨架塑料復(fù)合管線膨脹系數(shù)為3.54~35.0x 10- -6(1C),僅是普通碳鋼管材3- -3.4倍。實(shí)驗(yàn)結(jié)果表明。埋地安裝時(shí)-般可不用熱補(bǔ)償裝置，管材采用蜿蜒狀鋪設(shè)即可起到吸收(或釋放)的作用，從而使安裝成本降低。

　　(5)不會(huì)發(fā)生快速開裂

　　純塑料管特別是大口徑純塑料管在低溫時(shí)持久環(huán)向應(yīng)力的作用下，易產(chǎn)生由局部缺陷、應(yīng)力集中造成的快速開裂(瞬間兒百米到千米以上)，因此目前國際上.對(duì)管材塑料的抗快速開裂性能提出了很高的要求，而低碳鋼不存在脆性斷裂問題鋼網(wǎng)的存在使塑料的變形及應(yīng)力均不會(huì)達(dá)到使其產(chǎn)生快速開裂的臨界點(diǎn)。因此從理論上講鋼絲網(wǎng)骨架塑料復(fù)合管不存在快速開裂。

　　(6)鋼、塑兩種材料復(fù)合均勻可靠

　　目前市場(chǎng)上的鋼型復(fù)合管由于鋼、塑之間的復(fù)合面是連續(xù)規(guī)則的接口，長期使用在交變應(yīng)力的作用下易脫層，導(dǎo)致連接處泄漏，內(nèi)部出現(xiàn)瓶頸狀收縮，堵寒而失敗。與其相比鋼絲網(wǎng)骨架塑料復(fù)合管是網(wǎng)狀結(jié)構(gòu)通過專]的熱熔膠(改性HDPE)使塑料與鋼絲網(wǎng)緊密結(jié)合且渾然一體。兩種材料互相約束力大而均勻，應(yīng)力集中小。

　　(7)雙面防腐

　　鋼絲網(wǎng)骨架通過專用熱熔膠層復(fù)合在塑料之中，管材內(nèi)外表而其有相同防腐性能耐磨，內(nèi)壁光滑輸送阻力小，不結(jié)垢，不結(jié)蠟，節(jié)能效果明顯，用于埋地輸送及有腐蝕性環(huán)境條件下更加經(jīng)濟(jì)方便。

　　(8)自示蹤性好

　　由于鋼絲骨架的存在，使埋入地下的鋼絲網(wǎng)骨架塑料復(fù)合管可以用通常的磁性探測(cè)的辦法尋找定位，避免由于其它挖掘工程而造成的破壞。而這種破壞是純塑管及其它非金屬管產(chǎn)生最多的破壞。

　　(9)產(chǎn)品結(jié)構(gòu)性能調(diào)整方便靈活

　　可以通過改變鋼絲直徑、網(wǎng)間距、塑料層厚度、塑料和種類來調(diào)整產(chǎn)品的結(jié)構(gòu)與性能，以滿足不同的耐壓、耐溫、防腐要求。

　　( 10)專用電熔接頭，品種多樣，安裝十分快捷可靠

　　鋼絲網(wǎng)骨架塑科復(fù)合管的連接采用電熱熔連接和法蘭連接兩種方式。電熱熔連接是將復(fù)合管插到電熱熔管件中，對(duì)預(yù)埋在管件內(nèi)表面的電熱絲通電使其發(fā)熱。先使管件內(nèi)表而熔化而產(chǎn)生熔體，熔體膨脹并充滿管材管件的間隙，直至管材外表而也產(chǎn)生熔體，兩種熔體互相熔融在一-起，冷卻成形后，管材與管件緊密連接為一體。

應(yīng)用范圍；

       城市建筑給水，飲用水，消防水，含油污水，酸堿鹽制造業(yè)，石油，化工，化肥，制藥，紡織，印染，橡膠塑料等行業(yè)輸送腐蝕性氣體，液體，固定粉末的工藝管及排放管。工藝用水，回水，供水，消防水。海水淡化工廠，海邊電廠，海港的海水輸送。

責(zé)任編輯：金綠建管道商城
版權(quán)所有：金綠建管道商城 轉(zhuǎn)載請(qǐng)注明出處http://www.sgsthose.com/
